Acoplamientos de acero inoxidable para entornos corrosivos

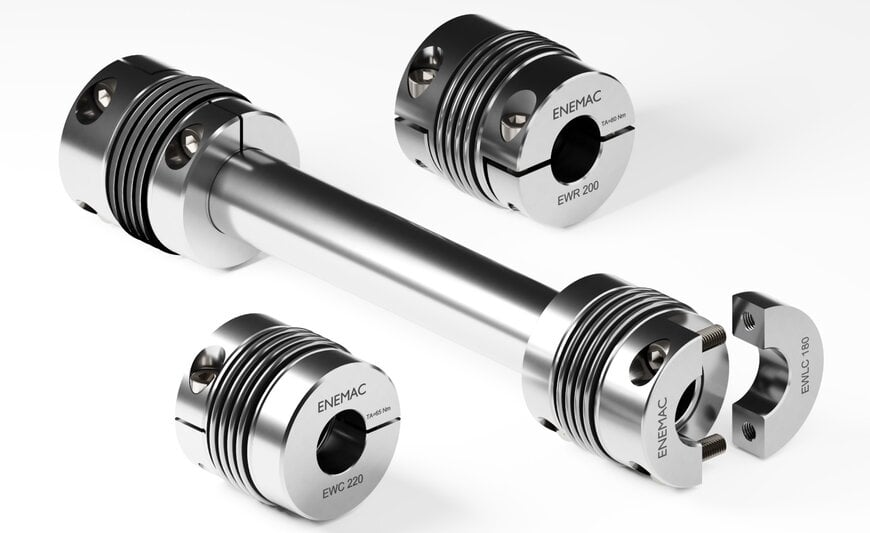

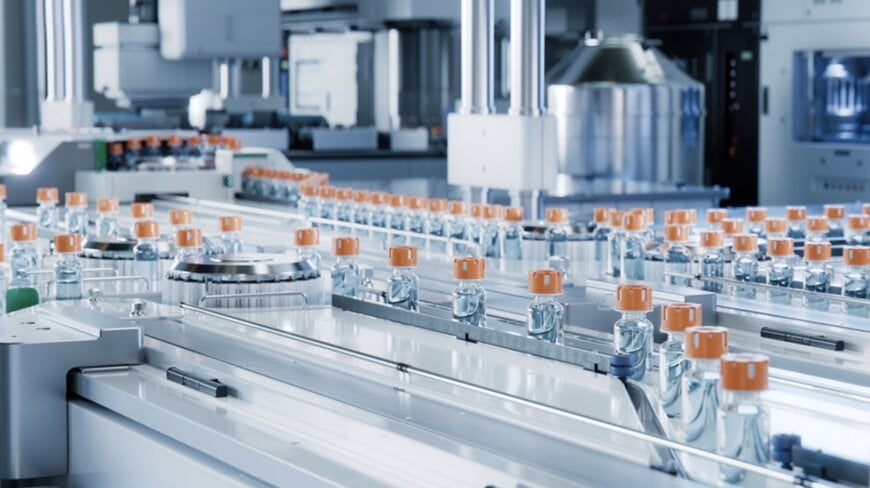

ENEMAC ha lanzado los acoplamientos de eje de acero inoxidable EWC, EWR y EWLC para gestionar la transmisión de potencia de precisión en entornos que requieren una alta resistencia a la corrosión. Los componentes de conexión mecánica proporcionan una transmisión de par sin juego y compensación de desalineación para bombas dosificadoras, accionamientos directos y sistemas de llenado automatizados en los sectores químico, farmacéutico y alimentario.

Transmisión de par sin juego para accionamientos directos
En la automatización industrial, el enlace mecánico entre los componentes motrices y conducidos determina la precisión de posicionamiento y el tiempo de actividad del equipo. El acoplamiento de fuelle metálico EWC está fabricado para servomecanismos de precisión y sistemas de llenado indexados. La unidad opera en once tamaños con valores de par nominal de 1,5 a 1.000 Nm y diámetros de eje de 3 a 90 mm. Utilizando un proceso de soldadura por microplasma que elimina las uniones pegadas, el acoplamiento alcanza velocidades de rotación de hasta 20.000 rpm. Compensa hasta 0,8 mm de desalineación axial y 0,2 mm de desalineación radial, manteniendo la integridad estructural en un rango de temperatura de funcionamiento de −40 °C a +350 °C.

Instalación radial para equipos instalados permanentemente
Para aplicaciones de gestión de fluidos que involucran bombas, mezcladores y accionamientos de agitadores que sufren de un acceso de mantenimiento limitado, el modelo EWR ofrece cubos de sujeción de dos piezas. Este diseño permite la instalación y extracción radial sin necesidad de mover axialmente los equipos adyacentes. Disponible en siete tamaños con capacidades de par de 10 a 1.200 Nm y adaptaciones de eje de 7 a 85 mm, el EWR soporta velocidades de rotación de hasta 28.000 rpm. Esta flexibilidad estructural permite un rápido reemplazo de componentes, respaldando la operación continua requerida dentro de una cadena de suministro digital integrada.




Transmisión confiable a través de distancias de eje extendidas
Cuando los motores de accionamiento y los elementos conducidos están separados físicamente, el acoplamiento espaciador EWLC cubre distancias entre extremos de eje de hasta 3 metros. El conjunto presenta un tubo intermedio ajustable fabricado en acero inoxidable A2 o A4, posicionado entre dos fuelles metálicos de acero inoxidable A4 de alta rigidez torsional. Operando a velocidades de rotación máximas de 6.000 rpm y valores de par de hasta 1.200 Nm, los cubos de sujeción de dos piezas permiten la instalación radial para conexiones de tramo largo donde la rigidez a la flexión, el momento de inercia y el control de vibraciones son parámetros críticos.

Resiliencia de materiales e idoneidad ambiental
El dimensionamiento de componentes en sectores exigentes depende de variables operativas como picos de carga, rigidez torsional y desalineación multieje concurrente. Los grados de acero inoxidable A2 y A4 proporcionan una protección básica contra la corrosión frente a agentes de limpieza industriales. Aunque la temperatura de funcionamiento mecánico abarca de −40 °C a +350 °C, los ingenieros deben verificar de forma independiente la idoneidad térmica y química de los acoplamientos para rutinas específicas de limpieza in situ (CIP) o esterilización in situ (SIP).

Contexto adicional
Esta sección detalla las especificaciones técnicas y el análisis comparativo que no se incluyen en el comunicado de prensa original.

El mercado de transmisión de potencia industrial para entornos corrosivos cuenta con acoplamientos de fuelle metálico de acero inoxidable consolidados, como la serie BKM de R+W y el tipo S TOOLFLEX de KTR. La serie BKM de R+W ofrece una construcción de acero inoxidable con capacidades de par que alcanzan hasta 10.000 Nm y temperaturas de funcionamiento estándar que abarcan de -30 °C a +300 °C. El tipo S TOOLFLEX de KTR proporciona capacidades de par de hasta 600 Nm utilizando un diseño de fuelle de acero inoxidable multicapa. Las series EWC y EWR de ENEMAC se diferencian dentro de este nicho técnico específico al ofrecer un umbral de temperatura superior más amplio de +350 °C y variantes especializadas de instalación radial diseñadas para entornos con espacios reducidos, maximizando la accesibilidad para las operaciones de mantenimiento sin requerir el desplazamiento axial del eje.

Editado por Aishwarya Mambet, editora de Induportals, con asistencia de IA.

www.enemac.com
