SERIE INTERNACIONAL DE COLLARINES DE EJE DE RULAND
Ruland ha ampliado su gama de collarines de eje. La serie internacional incluye ahora también collarines de eje tipo abrazadera de fijación rápida con palanca de apriete, collarines de eje tipo abrazadera con orificios de montaje, con o sin palanca de apriete, y collarines de eje tipo abrazadera de aluminio anodizado con tornillos de acero inoxidable. La serie internacional de collarines de eje tipo abrazadera permite a los ingenieros de diseño utilizar dimensiones y tornillos uniformes para collarines de eje con diámetros interiores métricos o imperiales. Esta estandarización facilita la especificación de los collarines de eje en diferentes secciones de la máquina: el espacio de instalación necesario sigue siendo el mismo; los tornillos métricos simplifican la selección de las herramientas de montaje necesarias para ensamblar los componentes en la máquina.

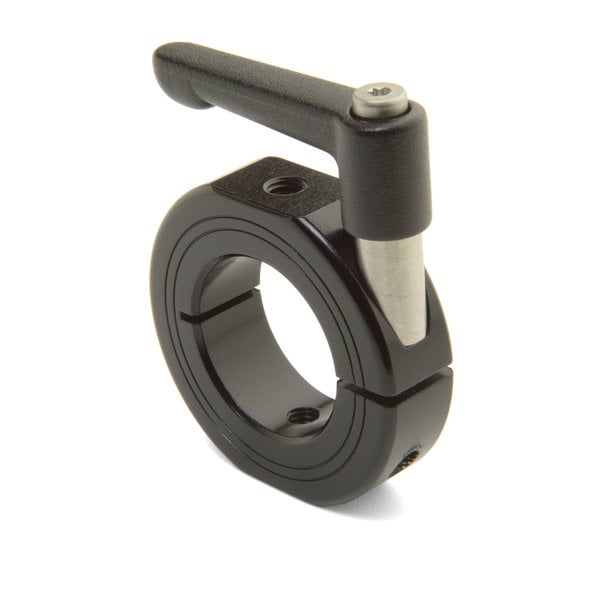

Los collarines de eje tipo abrazadera de fijación rápida con palanca de apriete tienen una palanca que sustituye la función de los tornillos de otros collarines de eje. De este modo, los operadores disponen de un collarín de eje de una o dos piezas para montar, desmontar y reposicionarlo de manera sencilla y sin la necesidad de utilizar herramientas.
Los collarines tipo abrazadera con orificios de montaje poseen superficies planas y orificios roscados en la sección aplanada del diámetro exterior del collarín. Esta característica permite fijar en el collarín componentes como sensores, soportes o placas de base. Los collarines de eje tipo abrazadera con orificios de montaje también pueden ser utilizados para unir varios collarines de eje entre sí, de modo que los ejes puedan colocarse en cualquier orientación y en cualquier ángulo entre sí. Al especificar los collarines de eje tipo abrazadera con oirificios de montaje, los diseñadores tienen la opción de utilizar o tornillos estándar para una instalación fija o una palanca de apriete rápido para acelerar la sustitución o un ajuste necesario.
Otra novedad que presenta la serie internacional de collarines de eje tipo abrazadera son las versiones de aluminio anodizado con tornillos de acero inoxidable. Los collarines de eje son de aluminio 3.1355 con superficie anodizada y se ofrecen con tornillos de acero inoxidable tipo 18-8. En comparación con las versiones de aluminio sin recubrimiento, tienen una mayor resistencia a la corrosión y son más rentables que los collarines de eje tipo abrazadera de acero inoxidable 1.4305. Son la solución ideal para entornos de procesamiento de alimentos en los que los componentes no están directamente expuestos a procesos de limpieza a alta temperatura ni a productos químicos agresivos.
La serie internacional de collarines de eje de Ruland ofrece collarines de una o dos piezas. Los collarines de eje distribuyen las fuerzas de compresión alrededor del eje de manera uniforme. En comparación con collarines de eje con tornillo prisionero, los collarines de eje tipo abrazadera no dañan el eje, ofrecen fuerzas de sujeción mucho más elevadas, garantizan un buen asiento y se pueden ajustar de manera casi ilimitada. Los collarines de eje tipo abrazadera de dos piezas pueden ser montados y desmontados directamente en el lugar del montaje, sin tener que desmontar otros componentes, y ofrecen una fuerza de sujeción más alta. Ambas mitades originales del collarín de eje se mantienen juntas a lo largo de todo el proceso de fabricación para asegurar un excelente ajuste, una alineación perfecta y fuerzas de sujeción elevadas. Los diseñadores de maquinaria se benefician de la perpendicularidad estrictamente controlada entre la superficie de la cara y la cavidad del collarín de eje (desviación total TIR: ≤ 0,05 mm ó ≤ 0,002" respectivamente). Esta característica es especialmente eficaz al utilizar los collarines de eje como cara de soporte de rodamientos, como tope o para alinear componentes.
La serie internacional de los collarines de eje tipo abrazadera se ofrece en acero sin plomo 1.0736 con un acabado de óxido negro, en aluminio 3.1355 con superficie anodizada y tornillos de acero inoxidable, en material sintético técnico, en acero inoxidable 1.4305 y 1.4404 y en titanio de grado 5 (3.7165). Los collarines están disponibles en tamaños de diámetro interior de 3 mm a 75 mm (1/4 a 3 pulgadas). Se realizan en la fábrica de producción propia ubicada cerca de Boston, EE.UU., bajo los más estrictos controles de calidad y con procesos de fabricación propietarios. En www.ruland.com se ofrecen especificaciones completas de producto, ficheros CAD, artículos técnicos y vídeos de montaje.
Resumen:
- Mejor adaptación de las características y prestaciones de la serie internacional de collarines de eje tipo abrazadera a los requisitos de los sistemas a diseñar
- Collarines de eje tipo abrazadera de fijación rápida con palanca de apriete para trabajos de sustitución y de ajuste rápidos y sin herramientas
- Collarines de eje tipo abrazadera con orificios de montaje, con superficies planas y orificios roscados en el diámetro exterior, a fin de facilitar el montaje de sensores o para el montaje apilado de varios anillos de eje cuando los ejes estén colocados perpendicularmente entre sí
- Collarines de eje tipo abrazadera de aluminio anodizado y con tornillos de acero inoxidable, con mayor resistencia a la corrosión que los collarines de eje convencionales de aluminio sin recubrimiento
- Dimensiones y tornillos uniformes para especificar diámetros interiores métricos o imperiales y estandariza el diseño del collarín de eje a lo largo de toda la máquina, y para simplificar el montaje
- Cumplen con las normas RoHS2 y REACH
- Fabricados con el mayor cuidado en la propia fábrica ubicada cerca de Boston, EE.UU., y disponibles para envío inmediato
